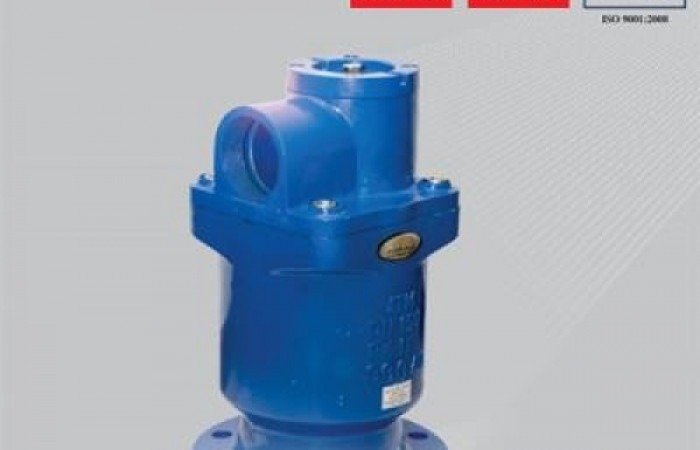

دستگاشیر هوا Air Valve

فروش
0.00 ( 0 )
thumbnail
thumbnail
1
اطلاعات تماس
تلفن همراه: 09..........نمایش
ارسال شده توسط
آبرسان طلوع مهر (4)
فعالیت اصلی: ;تولیدی;تجاری;
همراه: 09..........نمایش
وب سایت: www.atmehr.com
تاریخ ارسال ۱۳۹۸/۰۸/۱۸
تاریخ ویرایش: ۱۳۹۸/۰۸/۱۸

توضیحات آگهی

تحلیل و بررسی تشکیل هوا در سیستم لوله کشی و مشکلات ناشی از آن

عوامل جذب هوا

هوا در نقاطی که فشار داخلی نزدیک به فشار اتمسفر می باشد به درون خطوط لوله کشی تزریق یا وارد می شود.

که مهمترین آنها عبارتند از:

1- ورود هوا در فاز راه اندازی یا آغاز پمپ

2- جذب هوا هنگامی که سطح مایع در زیر نازل ورودی پمپ باشد

3- مکش هوا توسط گردابه تولید توسط گردابه

4- تخلیه ناقص هوا هنگام پر شدن لوله ها وغیره

مضرات هوا در سیستم تأسیسات

1-  افت شدید قدرت یا توان پمپ که در آن صورت نیازمند به پمپی با توان بالاتر و در نتیجه هزینه بیشتر

2-  کاهش جدی جریان دبی و یا حتی متوقف شدن آن

3- میزان خوردگی بالا داخل لوله های فلزی

 وظایف شیر هوا

1-   تخلیه حجم بزرگی از هوا از طریق روزنه اصلی

2-  ورود حجم بزرگی از هوا از طریق روزنه اصلی

3- تخلیه هوا یا آزاد کردن هوای تحت فشار

تخلیه هوا

تخلیه هوا برای هر شیر بستگی به وجود یک رابط برای بین سطح مقطع نازل و جرم شناور، آب و هوای تحت فشار در داخل شیر نیروهای معادلی به وجود می آورند که جهت آنها مخالف یکدیگر است . بجز مقطع کوچکی که در تماس با DN نازل می باشد و تحت فشار اتمسفر می باشد. بنابراین شناور با نیروی معادل F=AÏP با بالا دست جریان رانده می شود که در این رابطه A برابر سطح مقطع نازل و P برابر فشار کار می باشد . اگر این نیرو از وزن شناور بیشتر شود شناور همواره بر دهانه نازل چسبیده و تخلیه هوا صورت نمیگیرد به همین دلیل است که همان شیر هوا با نازلی با دهانه بزرگتر و فشار 10 بار به راحتی می تواند کار کند تا در فشار 25 بار

نکات ضروری برای نصب و نگهداری شیرهای هوا

1-      برای اطمینان از عملکرد صحیح شیرهای هوا باید آنها را به صورت عمودی و کاملاً تراز روی شیر قطع و وصل نصب شود.

2-      بکار بردن یک عدد صافی بین شیر کشویی و شیر هوا برای عملکرد مناسب شیرهای هوا بهتر می باشد.

3-      قبل از بهره برداری از شیر خط لوله باید کاملاً شستشو شده و به هیچ گونه اجسام سختی در داخل خط لوله نباشد.

4-      برای اطمینان از عدم اختلال در کارکرد شیرهای هوا باید هر شش ماه یکبار عملکرد آببندی آنها کنترل شود.

شیر هوا تک محفظه دو روزنه

فشار: PN10-PN40

سایز: DN50-DN200

 در این نوع از شیرها عمل هوا دهی به شکل خودکار در خطوط اصلی و فرعی شبکه های آبرسانی صورت می گیرد همچنین عبور سیال به تنهایی باعث عملکرد شیر هوا می شود.

روزنه بزرگ به منظور هوا دهی و تخلیه همراه با حجم زیاد در هنگام پر کردن و تخلیه خط مورد استفاده قرار می گیرد.

روزنه کوچک تخلیه هوای جمع شده هنگامی که خط تحت فشار کاری قرار دارد.

گستره کاربرد: مورد استفاده برای سیالاتی با فشار کاری حداقل 0.3 بار تا دمای 70ºC می باشد.

مزایای شیر

1- ابعاد کم

2- طراحی مطمئن

3-  قطعات داخل از جنس فولاد ضد زنگ

4-  جنس پیچ ها از نوع فولاد زنگ نزن A2

5-  واشر آببندی از جنس NBR یا EPDM

6-   ظرفیت بیشتر در مقایسه با شیر هوای دو محفظه

7-   رنگ الکترواستاتیکی پودری

شیر هوا تک محفظه دو روزنه

بدنه:                  EN 1563/EN-GJS-400-15

درپوش:              EN 1563/EN-GJS-400-15

شناور بزرگ:       DIN EN 10088-3/1.4301

شناور کوچک:      DIN EN 10088-3/1.4301

Or composite

پیچ: Galvanized steel/A2

رنگ:                            الکترواستاتیکی پودری

شیر هوا دو محفظه دو روزنه

شیر هوا دو روزنه مجموعه ایی از دو شیر هوا تک روزنه اریفیس

بزرگ و اریفیس کوچک می باشد بطوریکه به صورت توأم و طبقه

هر دو شیر را انجام می دهد. ترکیب این شیرها بصورت یکپارچه

از نظر اقتصادی مقرون به صرفه می باشد.



مکان مورد نیاز برای نصب شیر هوا دو روزنه:

1-      محل ایستگاه پمپاژ

2-      بعد از شیر اطمینان

3-      در مدار کنار گذر By Pass

4-      در خط الرأس خطوط انتقال آب



مشخصات شیر هوا دو محفظه دو روزنه





1-      بدنه:                              EN 1563/EN-GJS-400-15

2-      درپوش:                          EN 1563/EN-GJS-400-15

1-      شناور کوچک و بزرگ:       DIN EN 10088-3/1.4301

2-      واشر آببندی:                    EPDN Or NBR

3-      پیچ:                               Galvanized steel/A2

4-      رنگ:                                         الکترواستاتیکی پودری

شیر هوا تک روزنه اوریفیس بزرگ

در زمان راه اندازی و بهره برداری از خطوط لوله لازم است تا مناسب باآهنگ پر شدن خطوط لوله از اب هوای داخل خطوط به نحو مطلوبی تخلیهشود و یا در زمان تعمیرات و یا بازرسی، بخشی از خطوط انتقال که منجربه تخلیه اب داخل خطوط می گردد. ضروری است تا امکان جایگزینی هوایمحیط با آب تخلیه شده مهیا و از تشکیل خلاء در داخل لوله و احتمال Buckingآن در اثر اختلاف فشار بوجود آمده را از بین برود.

مکان های مورد نیاز

در خطوط انتقال آب مستقیم مناسب با قطر لوله هر کیلومتر یکعدد شیر هوا تک روزنه اریفیس بزرگ و در انتهای خط انتقال آب

 مشخصات

3-      بدنه:                              EN 1563/EN-GJS-400-15

4-      درپوش:                          EN 1563/EN-GJS-400-15

5-      شناور کوچک و بزرگ:       DIN EN 10088-3/1.4301

6-      واشر آببندی:                    EPDN Or NBR

7-      پیچ:                               Galvanized steel/A2

8-      رنگ:                                         الکترواستاتیکی پودری

ویژگی ها

کشور سازنده ایران
