مورد استفاده شیر یکطرفه
این شیرها برای خطوطی که سرعت سیال پایین می باشد مورد استفاده قرار می گیرد و در خطوطی که سیال حرکت ضربه ای داشته باشد یا برگشت سیال سریع باشد گزینه مناسبی نمی باشد و پیشنهاد می شود که از شیرهای یکطرفه سوپاپی فنر دار استفاده شود.

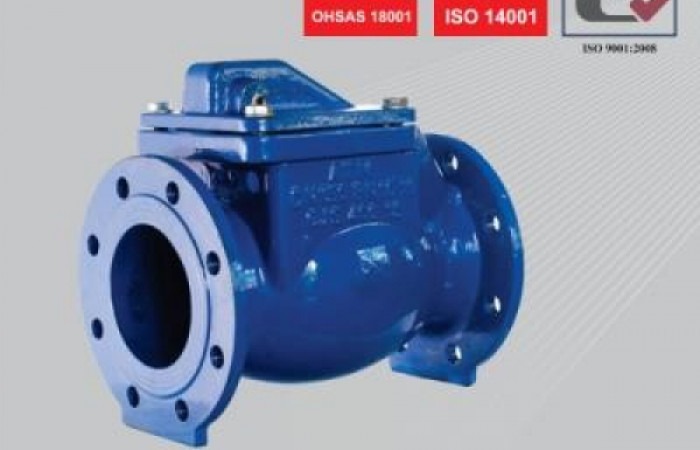

مزایا و مشخصات شیر یکطرفه لولایی
1- بعلت دور شدن پروانه از نشیمنگاه خود در هنگام باز شدن برای سیالاتی که دارای مواد جامد هستند، مانند فاضلاب، کاربرد دارد.
2- ایجاد آشفتگی در جریان بسیار کم.
3- ایجاد افت فشار بسیار کم
4- قابلیت نصب به صورت افقی و عمودی
فشار: PN10-PN16
سایز: DN 50-DN 300
ابعاد فلنج ها مطابق با استاندارد:
DIN EN 1092-(DIN2501)
فلنج تا فلنج شیر مطابق استاندارد:
DIN EN 558-1 series 48 (din 3202-F6)
پوشش رنگ:
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL 5015 Or RAL5005) به روش الکترواستاتیکی پوشش داده میشوند.
|
تست فشار طبق استاندارد DIN EN 12266-1 |
||
|
تست فشار با آب (bar) |
فشار اسمی (bar) |
|
|
تست استحکام بدنه |
تست آببندی |
|
|
17 |
11 |
10 |
|
25 |
17.6 |
16 |
حالت های مختلف نصب شیر
مشخصات ابعاد و وزن قطعات
|
شماره قطعه |
نام قطعه |
جنس قطعه |
قطعات یدکی |
|
01 |
بدنه |
EN-GJS-400-15(1) |
|
|
02 |
رینگ آببندی |
1.4301/Al.Bz |
|
|
03 |
درپوش |
EN-GJS-400-15(1) |
|
|
04 |
لاستیک آببندی |
EPDM/NBR |
l |
|
05 |
اهرم |
EN-GJS-400-15(1) |
|
|
06 |
پین اهرم |
1.4021 |
|
|
07 |
درپوش |
Brass |
|
|
08 |
پروانه |
EN-GJS-400-15(1) |
|
|
09 |
اورینگ |
EPDM/NBR |
l |
|
10 |
پین پروانه |
1.4021 |
|
|
11 |
لاستیک ضربه گیر |
EPDM/NBR |
l |
|
12 |
پیچ واشر |
A2 |
l |
(1)مطابق با جنس EN-GJS-500-7 نیز ارائه می گردد.
