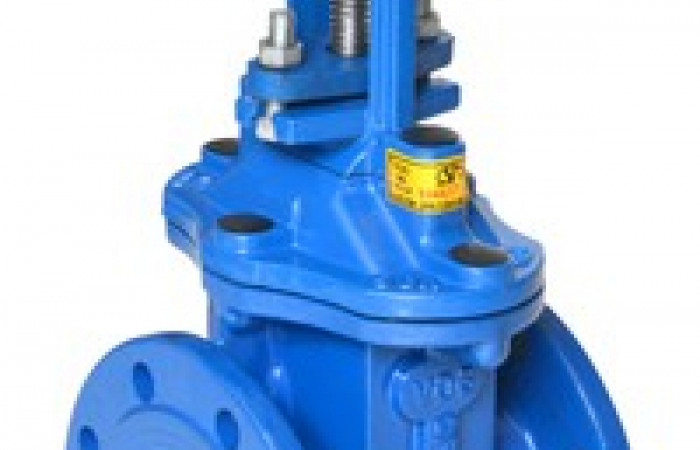

مشخصات و طراحی مدل:

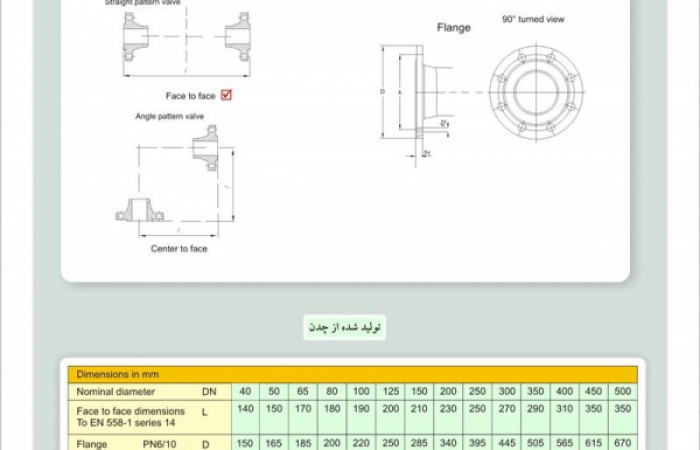

• وجه تا وجه مطابق با استاندارد  DIN 3202,F4

EN 558-1 , basic series 14

• این محصول دارای زبانه فلزی بر اساس استاندارد

EN 1171 DIN 3352 می باشد

• دارای محور با رزوه درونی و غیر صعودی
• شیر به همراه فلکه یا کلاهک دفنی (آچار خور)
• تست بازرسی نهایی مطابق با استاندارد

 EN 12266  DIN 3230 part 3

• چدن مطابق با استاندارد  EN 1561 DIN 1691
• قابلیت  و آسانی در تعویض آب بندهای محور
• ابعاد فلنج مطابق با استاندارد EN 1092-2

نوع مواد:

• بدنه ، زبانه و کلاهک از جنس چدن خاکستری و مطابق با استاندارد  EN-GJL-250  GG25
• اورینگ ها از جنس Silicon / EPDM/NBR
• محور از جنس فولاد ضد زنگ با 13% کروم  AISI 420
• مهره محور از جنس برنج فورج شده

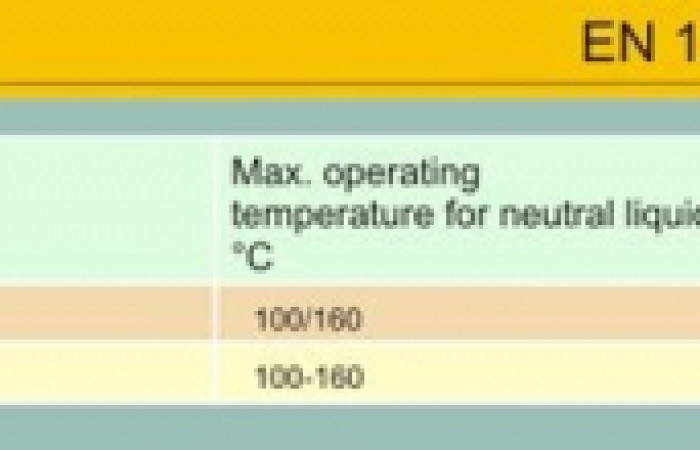

محافظت در برابر زنگ زدگی:• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک محدوده کاربرد:• حداکثر دما برای سیالات : با اورینگ Silicon • 100 درجه سانتیگرادتا فشار bar 10 • 160 درجه سانتیگرادتا فشار bar 8 ، برای 200-400 DN • 160 درجه سانتیگرادتا فشار bar 5 ، برای 400-250 DN با اورینگ NBR,EODM • 70 درجه سانتیگرادتا فشار bar 10
